● Installation Method
융 온도조절기 설치 방법
융 온도조절기는 ① 제품·현장 정보 확인 → ② 기존 온도조절기와 배선 확인 → ③ 호환 조건 검토 → ④ 현장 조건에 따른 설치 → ⑤ 작동 확인의 5단계로 진행합니다. 배선과 난방 방식이 맞지 않으면 설치가 어려울 수 있어 작업 전 확인이 가장 중요합니다.
01 Before You Start
융 온도조절기 설치 전 확인사항은 무엇인가요?
설치 전에는 제품과 현장이 맞는지부터 확인합니다. 아래 항목 중 하나라도 불확실하면 작업 전에 상담으로 먼저 확인하는 것이 안전합니다.
- 융 온도조절기의 모델명과 구성품
- 교체할 기존 온도조절기의 종류와 설치 위치
- 스위치 프레임의 색상과 구수, 온도조절기가 들어갈 자리
- 보일러 또는 난방 분배기와의 연결 방식
02 Existing Unit
기존 온도조절기는 어떻게 확인하나요?
기존 온도조절기를 열어 단자에 연결된 선의 개수와 위치를 확인합니다. 선을 분리하기 전에는 반드시 연결 상태를 사진으로 남겨 두세요. 난방 설비는 전원이 연결되어 있을 수 있으므로 직접 선을 만지기보다 사진을 보내 상담받는 방법을 권합니다.
확인할 내용
- 기존 제품 앞면과 모델명 라벨
- 벽 안에서 나온 선의 개수와 끝 처리 상태
- 기존 단자에 표시된 기호와 연결 위치
- 매립박스 크기와 주변 스위치와의 간격
03 Wiring & Site
배선과 설치 환경은 어떻게 점검하나요?

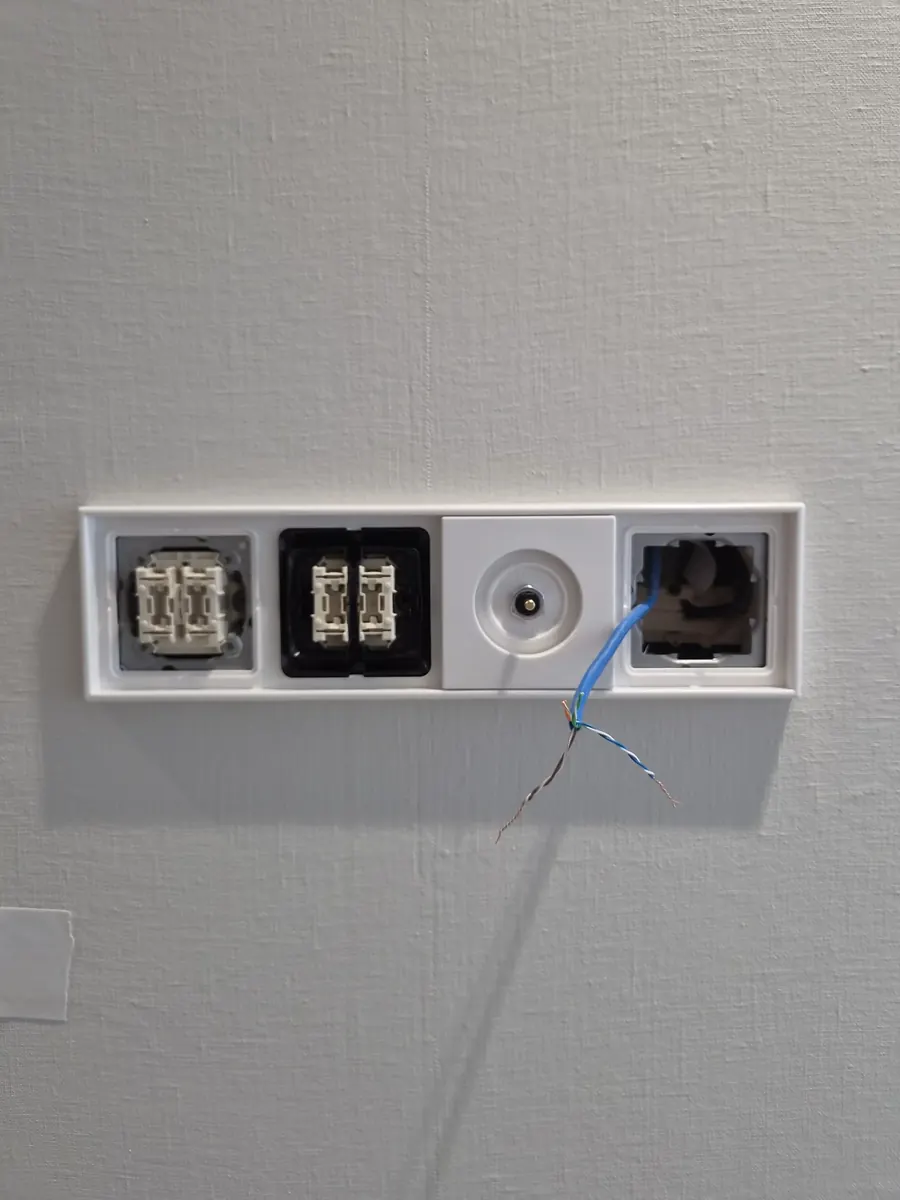

벽 안 배선이 제품 요구 조건과 맞는지, 보일러 쪽 접점과 난방 분배기 구성이 어떻게 되어 있는지 함께 봅니다. 클린박사의 작업 기록에는 보일러 컨트롤러의 접점 단자 배선과 열화상 카메라로 벽면 온도를 확인한 사진이 있습니다.
04 Conditions
제품별 설치 조건은 어떻게 다른가요?
설치 조건은 모델마다 다르므로 특정 모델의 배선 방식이나 기능을 이 페이지에서 단정하지 않습니다. 아래는 상담 때 비교하는 기준입니다.
| 기준 | 상담 때 확인하는 내용 |
|---|---|
| 모델 | 제조사 공식 자료로 배선 구성과 사용 조건을 확인합니다. |
| 프레임 조합 | 기존 스위치 프레임에 맞는지, 프레임 교체가 필요한지 살펴봅니다. |
| 배선 | 현장 배선 수와 단자가 모델 요구 조건과 맞는지 확인합니다. |
| 난방 연결 | 보일러 접점 방식인지, 분배기·구동기와 연결되는지 확인합니다. |
05 Steps
설치 작업은 어떤 순서로 진행되나요?
- 제품 및 현장 정보 확인설치 위치와 난방 방식, 제품 모델을 확인합니다.
- 기존 온도조절기와 배선 확인교체 대상 제품과 배선 상태를 사진으로 확인합니다.
- 제품과 시스템의 호환 조건 검토배선·단자·난방 연결 방식이 맞는지 살펴봅니다.
- 현장 조건에 따른 설치 안내확인된 조건에 맞춰 설치 방법과 작업 범위를 안내합니다.
- 설치 후 작동 상태 확인화면 표시와 설정 온도, 난방 동작을 확인합니다.
06 After Install
설치 후 작동은 어떻게 확인하나요?
본체를 장착하면 화면에 실내온도와 설정 온도가 표시됩니다. 설정 온도를 바꿔 보며 난방이 반응하는지 확인합니다. 작업 기록에는 설치 직후 실내온도와 설정 온도가 표시된 사진이 남아 있습니다.
상담 전에 준비할 정보
- 융 온도조절기 모델명 또는 제품 라벨
- 기존 온도조절기 앞면과 커버를 연 상태의 배선
- 벽 주변 전체 모습과 설치 희망 위치
사진은 문자(010-8513-2881)로 보내주세요. 관련 안내: 호환성 확인 · 설치 사례 · 설치 상담
07 Questions
융 온도조절기 설치 방법, 자주 묻는 질문
01융 온도조절기 설치는 어떤 순서로 진행되나요?
다섯 단계로 진행합니다. 제품·현장 정보 확인, 기존 온도조절기와 배선 확인, 호환 조건 검토, 현장 조건에 따른 설치 안내, 설치 후 작동 확인 순서입니다. 현장 조건에 따라 일부 단계는 달라질 수 있으며 소요 시간은 상담 때 안내합니다.
02설치 전에 직접 해볼 수 있는 확인은 무엇인가요?
제품 라벨, 기존 온도조절기 앞면, 커버를 연 상태의 배선을 사진으로 남기는 것이 가장 도움이 됩니다. 전원이 연결된 상태에서 선이나 단자를 직접 만지지 마시고, 사진만 촬영해 010-8513-2881로 문자를 보내주시면 먼저 확인해 드립니다.
03기존 배선이 맞지 않으면 설치가 안 되나요?
배선이 제품 조건과 맞지 않으면 설치가 어려울 수 있습니다. 이 경우 추가 작업이나 다른 방법을 검토하고, 어려운 경우에는 사진 확인 단계에서 먼저 말씀드립니다. 현장마다 배선 구성이 달라 일괄적으로 가능 여부를 말씀드릴 수 없습니다.
04설치 후 작동은 어떻게 확인하나요?
본체를 장착한 뒤 화면에 실내온도와 설정 온도가 표시되는지 확인하고, 설정 온도를 바꿔 난방이 반응하는지 살펴봅니다. 작업 기록에는 설치 직후 화면 표시를 촬영한 사진이 있으며, 난방 동작은 현장의 난방 방식에 따라 확인 방법이 달라질 수 있습니다.
